紡織市場正面臨著嚴峻的挑戰,更有效率和創新的方法才能讓相關產業保持市場的領先地位。CCI碩奇科技致力於為各種織造應用及市場提供合適的打樣解決方案,讓紡織產品的開發更加容易和快速。

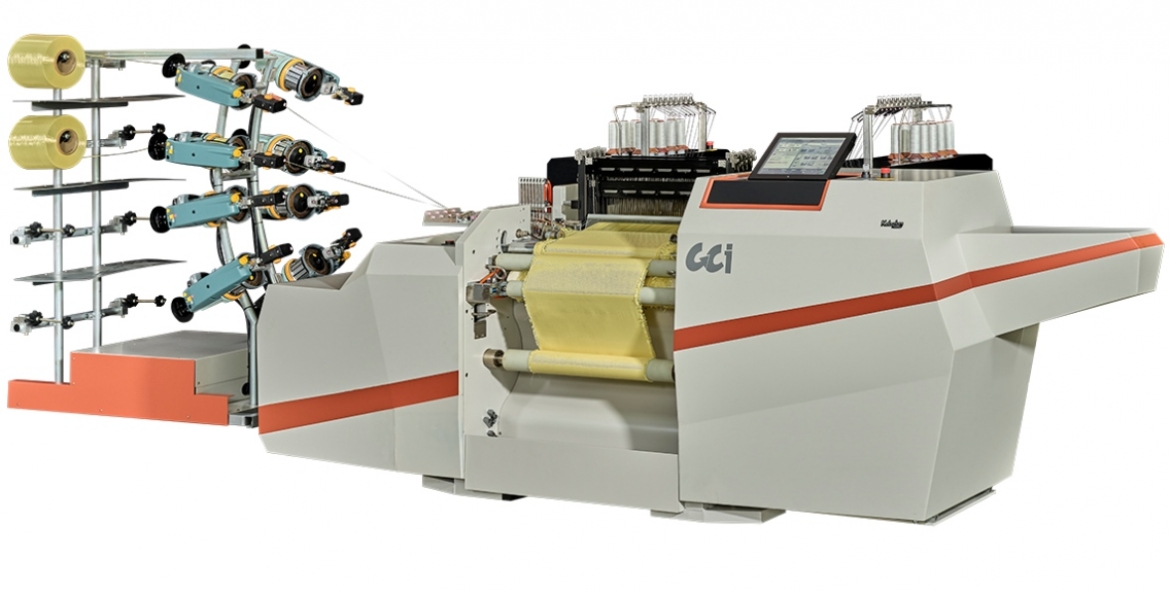

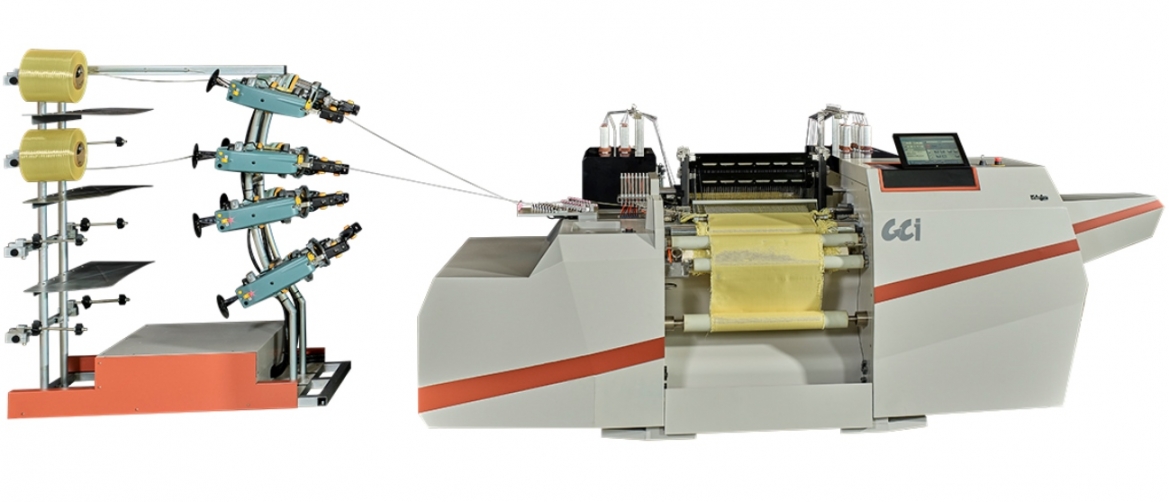

憑藉在織物打樣領域的專業,CCI推出了Kebalan以滿足各種織造的需求,特別適合應用於特殊或其他功能性織物的開發。Kebalan是第一款智慧型自動伺服布機 - 包括眾多先進功能,如獨立的伺服馬達驅動開口裝置、動態經紗和緯紗的張力控制/記錄功能、數據智慧庫,以及便捷的維修門。

新型伺服布機採用獨立的伺服馬達來分別設定和控制各個織造動作的速度、時間、位置及其相關聯的作動,且具備記錄與分析的能力,大幅提昇機器運作的效率和精確度,並且能夠製作出品質優良的織物。此外,Kebalan更能夠模擬生產織機的操作條件,以利生產出品質與生產織機完全相同的樣布與織物產品。

Kebalan是新產品開發、研究目的、以及小批量生產訂單的理想解決方案,從而大幅提高整體營運效率並節省研發成本。
獨立的伺服馬達驅動開口裝置
採用獨立的伺服馬達,可分別設定和控制各個織造動作的速度、時間、位置及其相關聯的作動,可以很容易地製作出各式織物。每片綜框皆由獨立的伺服馬達所驅動,讓使用者可以輕鬆設定各種開口動作的組合。而且,安裝在伺服馬達上的驅動器可以偵測運作狀態,從而精確地監控綜框的運作。


數據智慧庫
配備CCI碩奇獨有的數據智慧庫,可以存取曾經設定過的每個參數。而這些參數都會全數存到系統中,作為日後用於生產織機時的設定參考。隨時都能從系統中調用這些參數檔案,無需再重新設定參數,這對使用者來說是非常的便捷的功能,讓織物產品的開發或再製能夠無縫接軌,提高工作效率。



動態經紗和緯紗的張力控制/記錄功能
可以完整記錄和控制運作過程中變化的經紗和緯紗張力,不僅有靜態張力記錄,還有動態張力控制; 因此,使用者可以分析影響織物組織或造成紗線斷裂時的張力。這也是數據智慧庫的功能之一。



打緯和投緯同步運作
打緯和投緯動作可以分別設定,也可以同步運作以模擬生產織機由電動機械所驅動的開口動作,製作出可完全比擬生產線所製造的織造品質。



打緯裝置
伺服馬達可以讓使用者準確控制打緯的動作。使用獨立的伺服馬達來推動共軛凸輪可提高打緯的強度,並實現更快的速度和更高的精確度。



投緯裝置
伺服馬達也可以讓使用者準確控制投緯的動作。投緯由伺服馬達所驅動,並採納新設計,提高強度、速度和運作的準確度。此外,採用積極式單側劍桿,非常適合用於各式的紗線。



選緯裝置
緯紗選擇裝置由單獨的伺服馬達控制,該馬達可確保準確的選緯,可以處理各式紗線類型。另外,此裝置可更容易的進行多色緯的樣布織造,對多色的複雜緯紗排列,都可準確而輕易的達成。


便捷的維修門
為了進行有效的維護與安裝作業,該機器特別設計了方便開啟的維修門,免除一般在維護零組件時必需要拆卸或繁雜組合等步驟,提昇使用者的便利性,節省時間和相關成本。



電子式送經捲取系統
電子式的送經捲取系統,可由電腦顥示及設定經紗張力,也可以變化緯密進行織造,具有最簡易設定和操作的特性。


觸控螢幕及 Windows 作業系統支援
該控制器採用最新的Windows操作系統、軟體和觸控螢幕,操作簡便,系統穩定性高,而且具備人性化的圖形介面,即使是非技術人員也可以快速學會操作機器,而且仍然可以製作出與生產布機相同品質的織物。



Dobbytronic打樣機控制軟體
打樣機控制軟體,承襲了前一代打樣機方便的操作介面,提供了更多操作的選擇,使用者可很容易的以預設的參數進行織造,並從圖型化的介面和文字來操作,對進階的使用者也能夠自行設定各種不同的參數,符合各種特殊的需求。

SEdit紋版編輯軟體
紋版編輯軟體SEDIT不但是內建於打樣機內,也可以安裝在桌上型或筆記型電腦中,可於其它電腦完成設計後,再進行織造,除了基本的紋版設計外,對經紗和緯紗的排列則同時支援圖形輸入和文字輸入,一些特殊功能如加密、空緯及變化緯密等功能的設定也都可同存於同一設計內。

Dr. SL檢測軟體
Dr. SL是隨機的檢測軟體,可輕易的檢測機台所有電動或氣動元件的動作,以及檢查所有訊號或感知器,不但可在機台上進行也可透過網路於遠端進行。

型號 Kebalan
織布幅寬 500 mm
速度 300梭/分鐘
控制器 工業用電腦 (Industrial PC) / Windows Embedded作業系統 / 固態硬碟 (SSD) / WiFi與Ethernet支援
選緯 八色選緯裝置
緯紗紗架 獨立式緯紗紗架及蓄紗器
捲取 電子捲取,可於同一織物中自由變化緯密
送經 積極式電子送經,可於電腦顯示設定經紗張力
可選購第二經軸裝置
開口 電腦控制
8/16綜框,每片綜框皆由獨立的伺服馬達所驅動
穿綜 綜框可與打樣機分離於機台外進行穿綜準備工作
投緯 伺服電機驅動單側硬桿劍帶投緯
每個動作都可藉由電腦獨立設定速度
打緯 獨立伺服電機驅動,可控制次數和位置
斷緯 具斷緯偵側裝置,斷緯可自動停車
斷經 可選購斷經自停裝置
設計 紋版編輯軟體SEdit安裝於控制器內
空壓 耗氣量: 200 L/min., 壓縮空氣壓力: air pressure 5-7 kgf/cm²
電源 220 V, 50-60 Hz, 三相電力
